Biete 12V-Batterieüberwachung Dauerleihgabe ans Forum

[Rainer K.]

Hallo Zusammen,

habe noch einen zweiten 12V-Batteriemonitor übrig, den ich eigentlich für meinen Verbrenner vorsah. Doch jetzt trenne ich mich wohl bald vom Verbrenner, da er nur rumsteht und Geld kostet .

Ich dachte, es wäre vielleicht sinnvoll, das Gerät (den Batteriemonitor, nicht den Verbrenner!) dem Forum zur Verfügung zu stellen.
Ich überwache damit schon seit langer Zeit die 12V-Batterie im Spring und das hat mir schon einige Erkenntnisse gebracht, die ich hier auch geteilt habe.
Damit lassen sich zumindest Indizien ermitteln, wenn man auf der Suche nach Vampirverlusten ist...

Ich stelle mir das so vor:
Wer will, bekommt von mir den Batteriemonitor zugesandt, benutzt ihn ein/zwei Wochen und sendet ihn anschließend an den nächsten Interessenten weiter. Das Ding ist klein und passt locker in einen Luftpolsterumschlag für ein paar Euro. Wenn keiner mehr will, sendet mir der letzte das Ding zurück.
First come, first serve...
Wer Interesse hat, postet hier einfach in diesem thread, dann der Nächste usw.

Was das Teil kann, wie es funktioniert, schreibe ich im nächste Beitrag.

Haftung bei Schäden o.ä. übernehme ich natürlich nicht. Der Einsatz erfolgt auf eigene Gefahr!



[Rainer K.]

So funktioniert's:

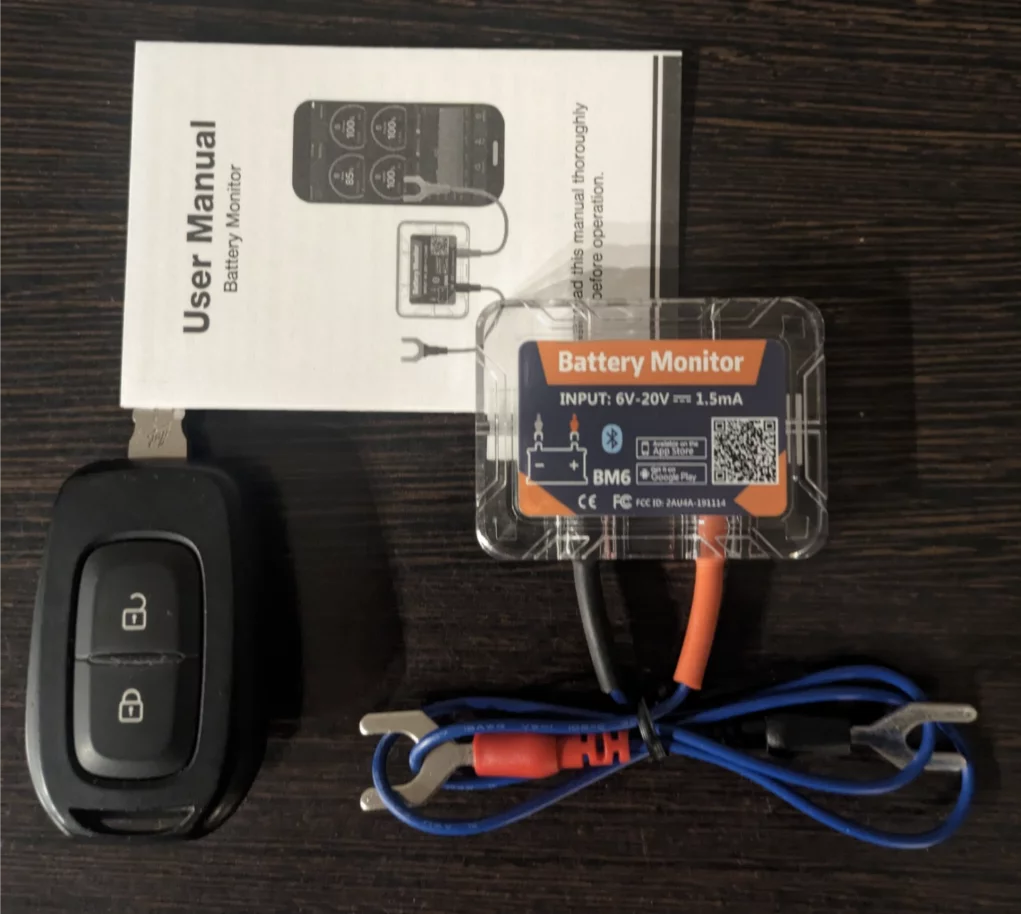

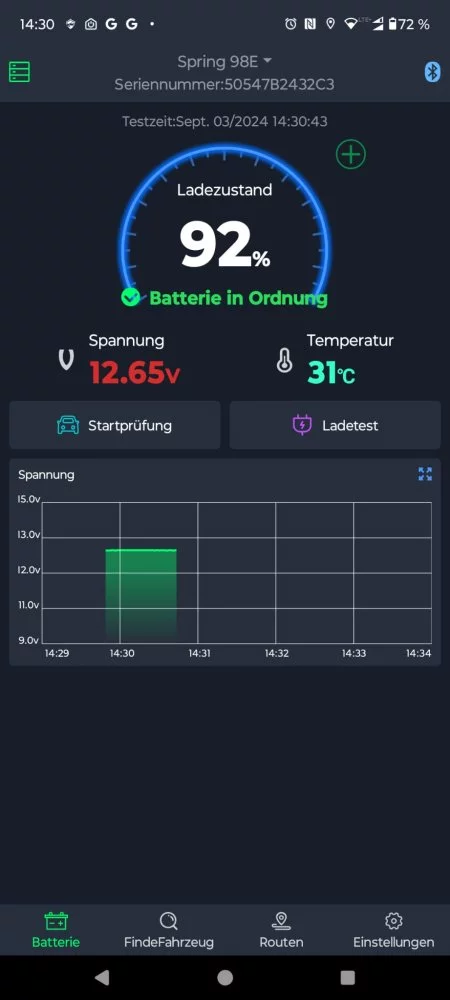

Das Teil wird über Kabel einfach mit der 12V-Batterie verbunden. Über eine App kann man sich per Bluetooth mit dem Gerät verbinden.
In Echtzeit sieht man dann die Spannung über die Zeit in der App als Kurve.
Ist man mit dem Handy außerhalb der Bluetooth-Reichweite, wird in dem kleinen Gerät alle 1-2 Minuten ein Datenpunkt erzeugt und gespeichert. Auch über Tage!
Ist man wieder in Reichweite und greift auf die App zu, werden die gespeicherten Daten in die App übertragen und auch dort gespeichert.
Man kann sich dann den Spannungsverlauf über Stunden oder Tage ansehen.

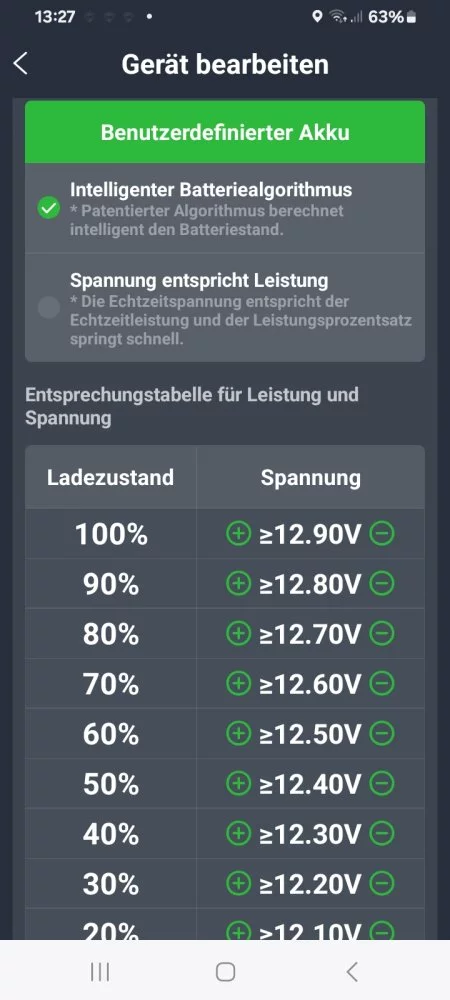

Die App heißt BM6 und steht für Android und IOS zur Verfügung. Um das Gerät mit der App zu verbinden gibt man dessen Seriennummer ein oder scannt den Barcode auf der Rückseite.
Die Stromaufnahme des Gerätes selbst ist minimal ca. 2mA.

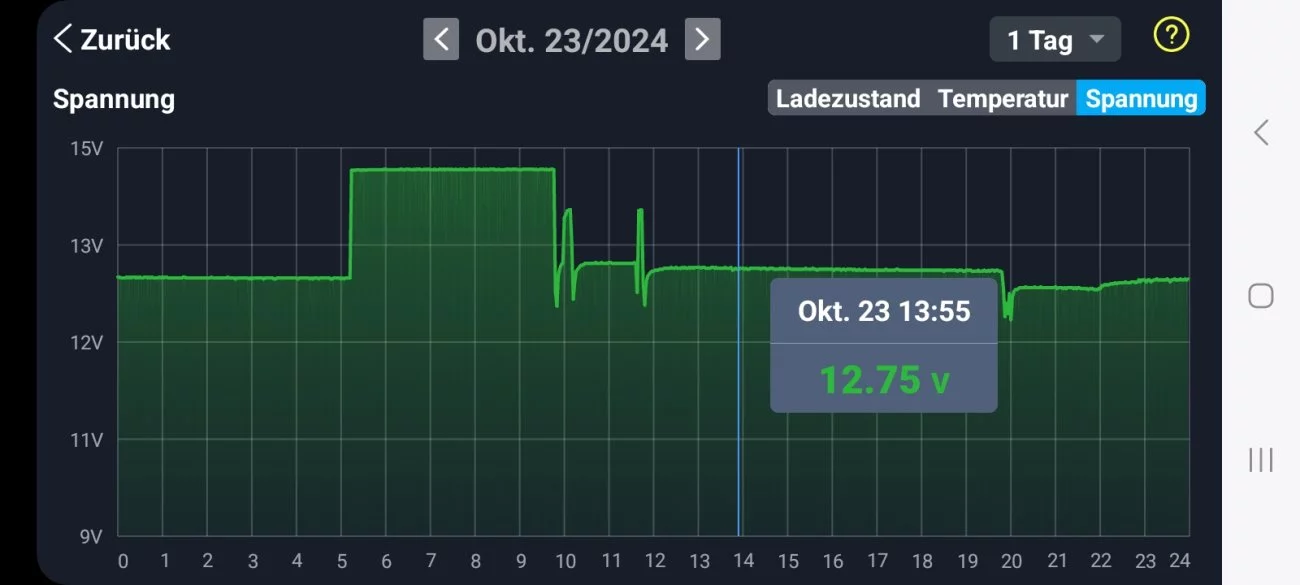

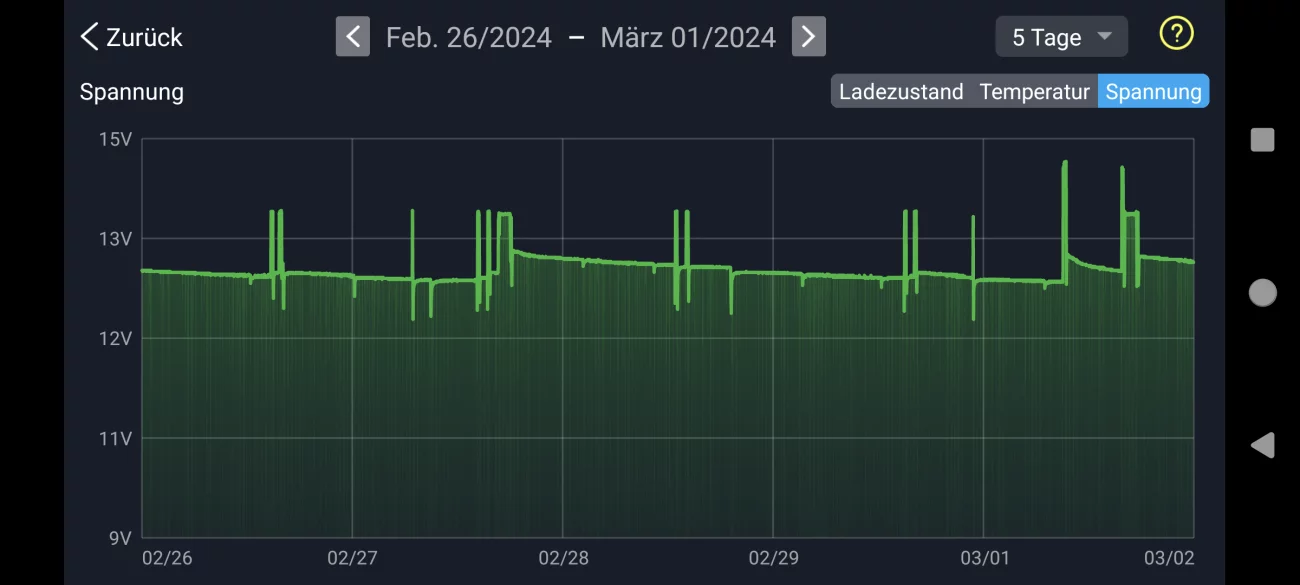

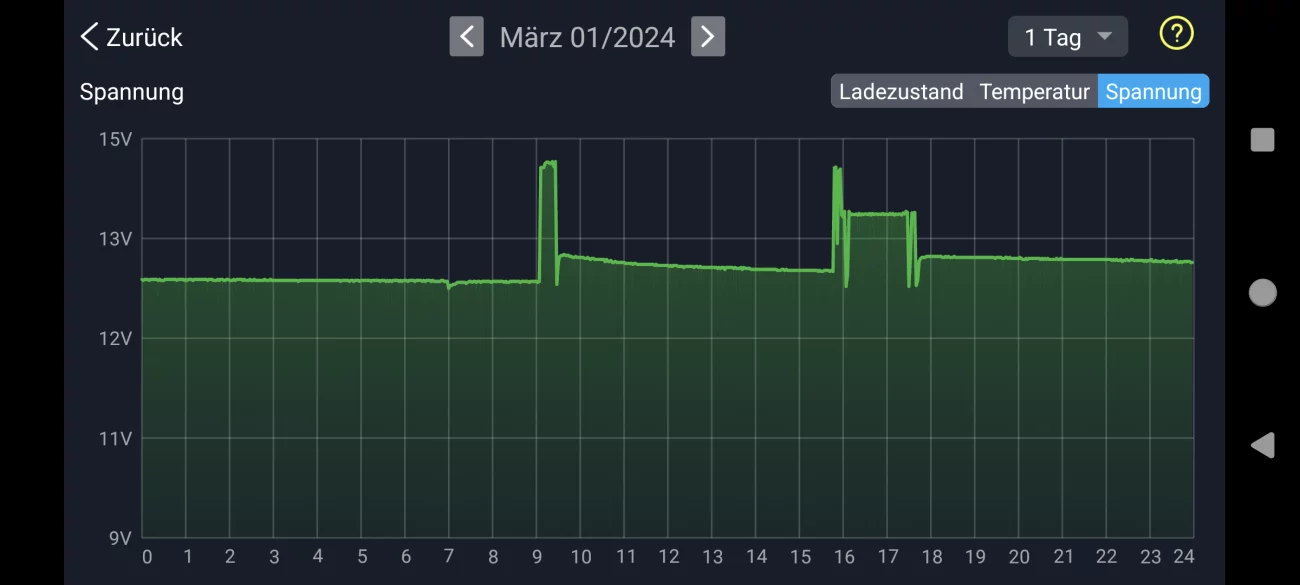

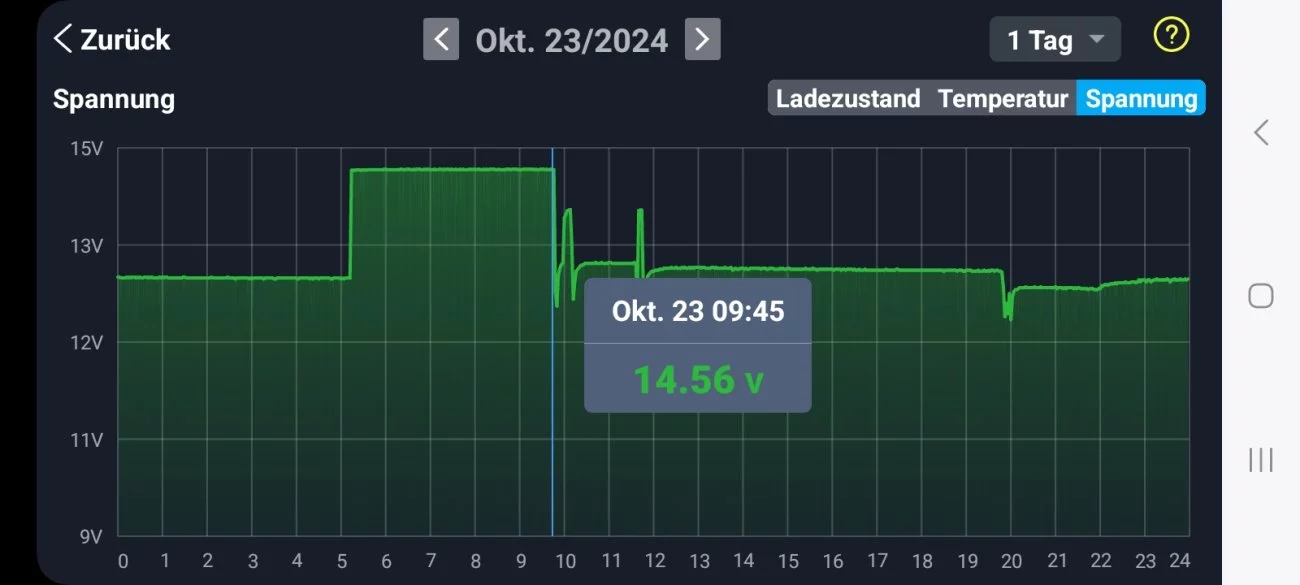

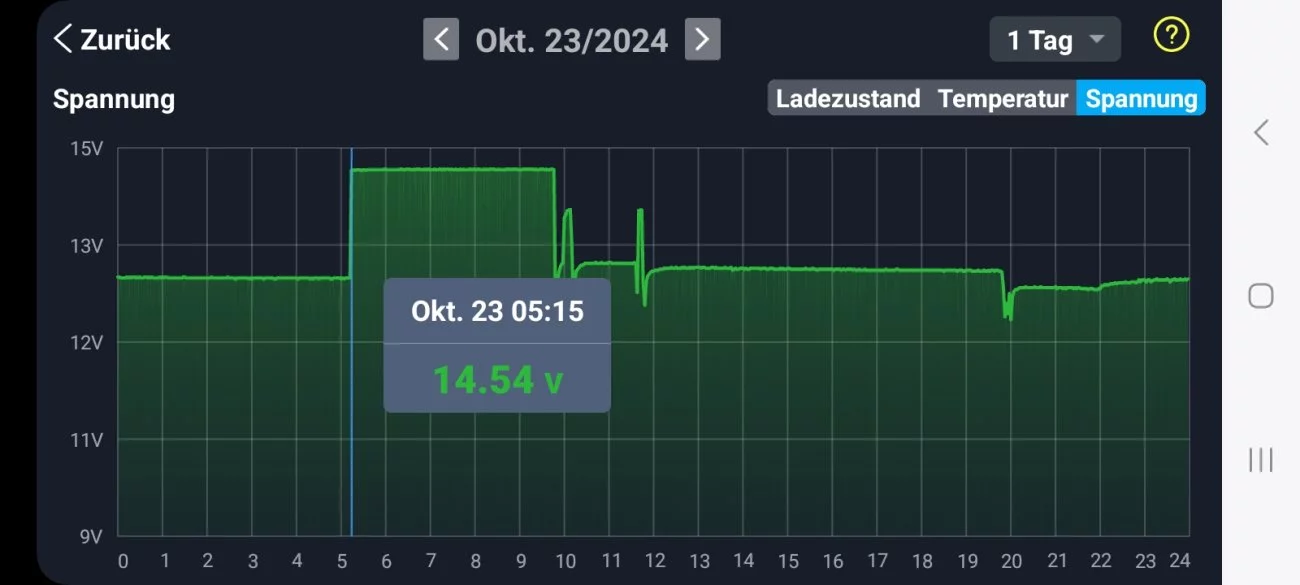

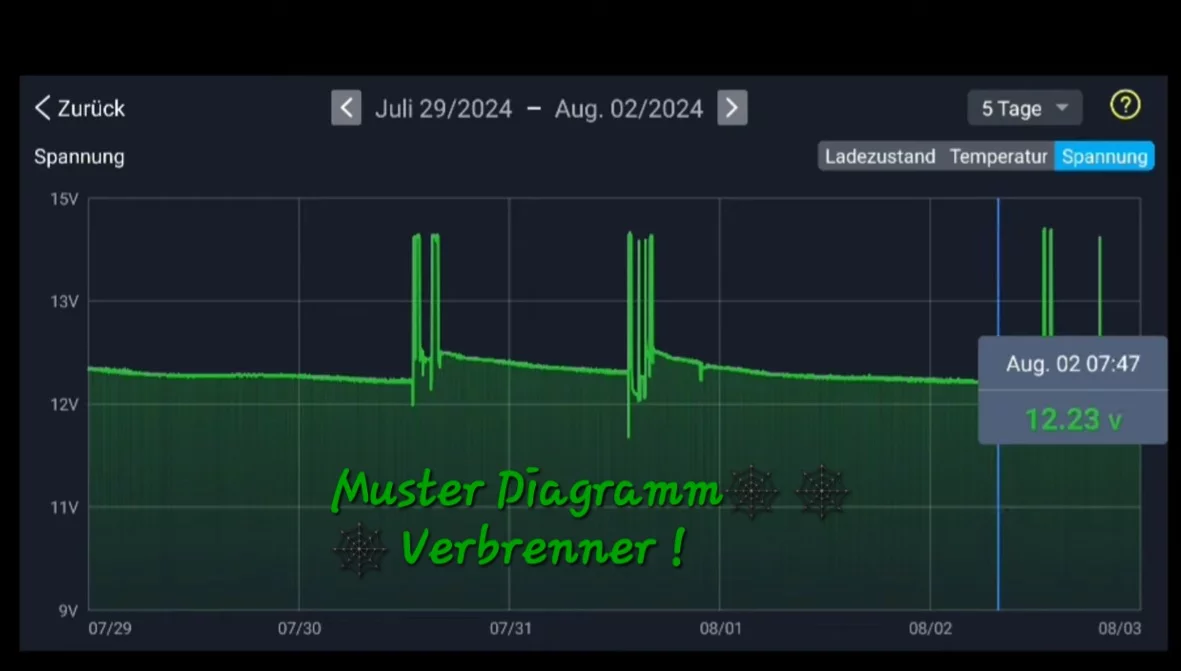

Die Kurven sehen dann z.B. so aus:

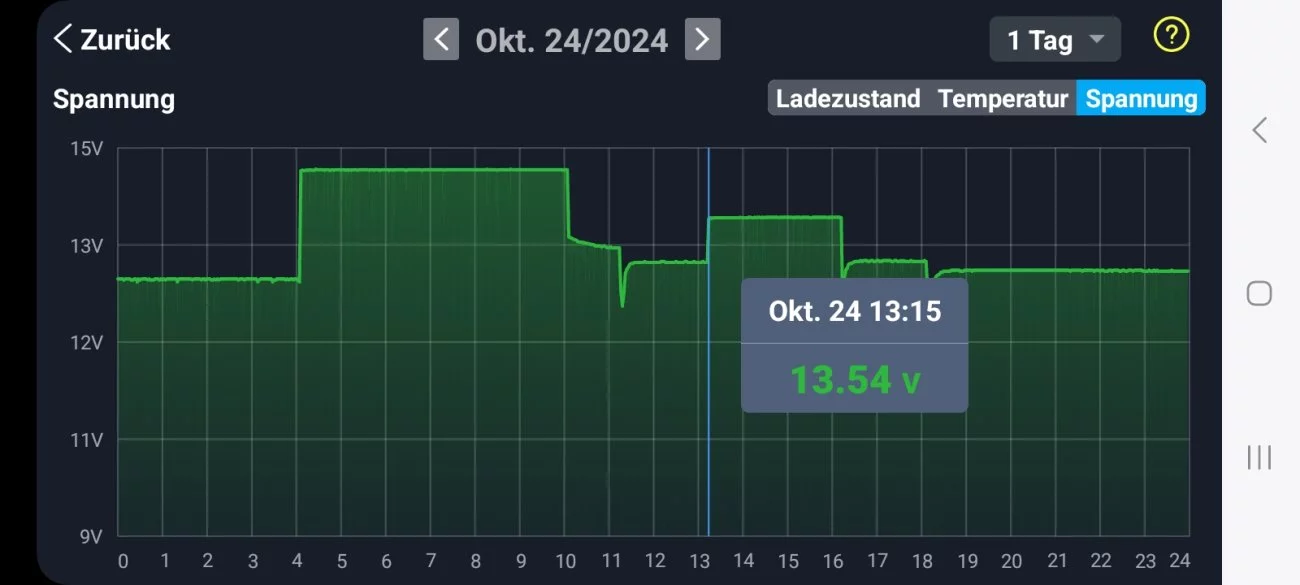

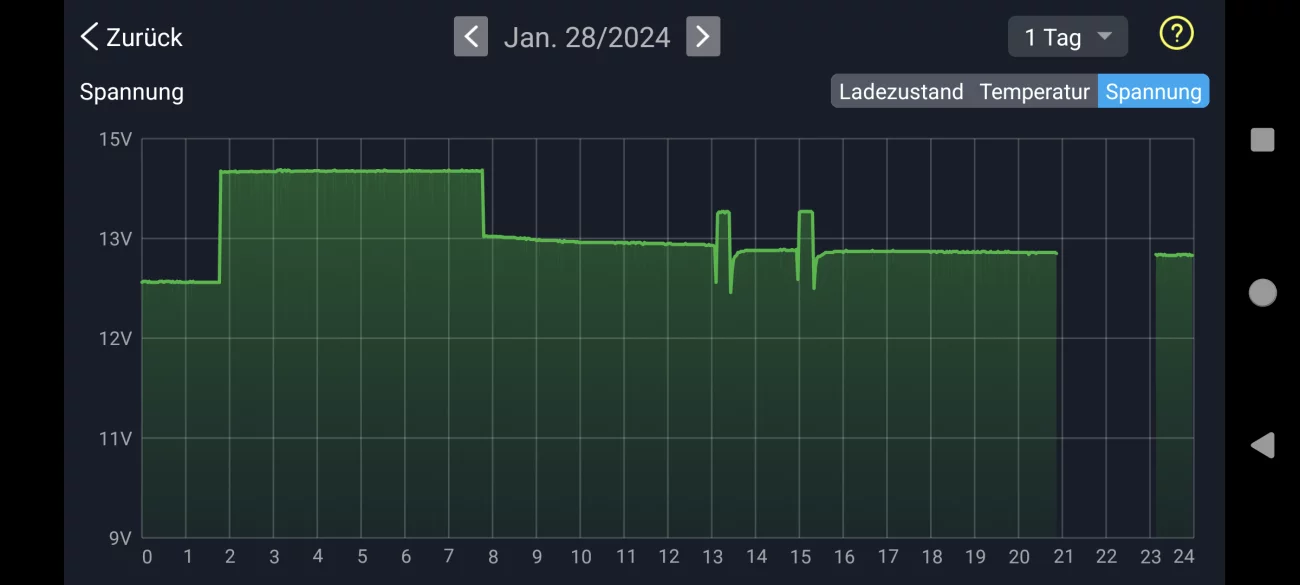

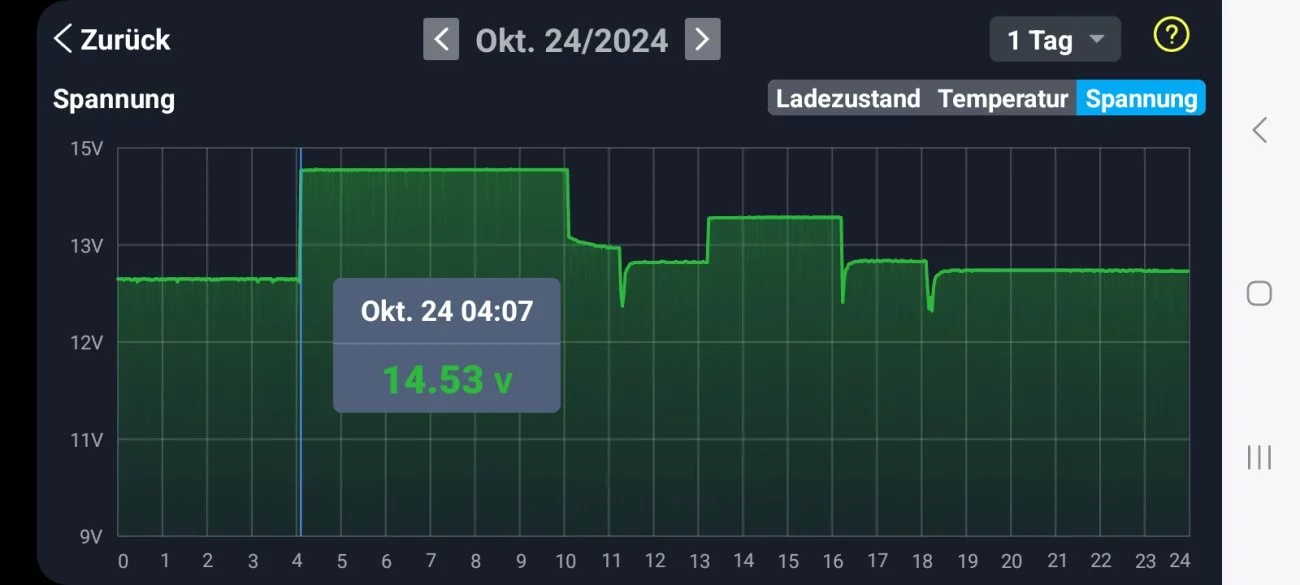

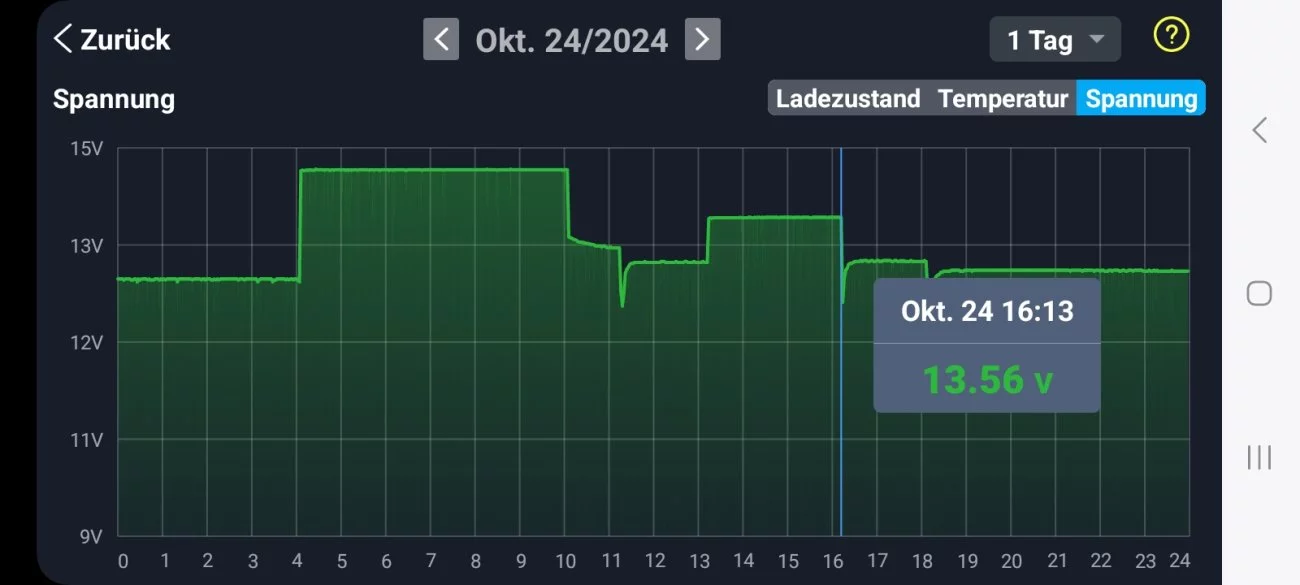

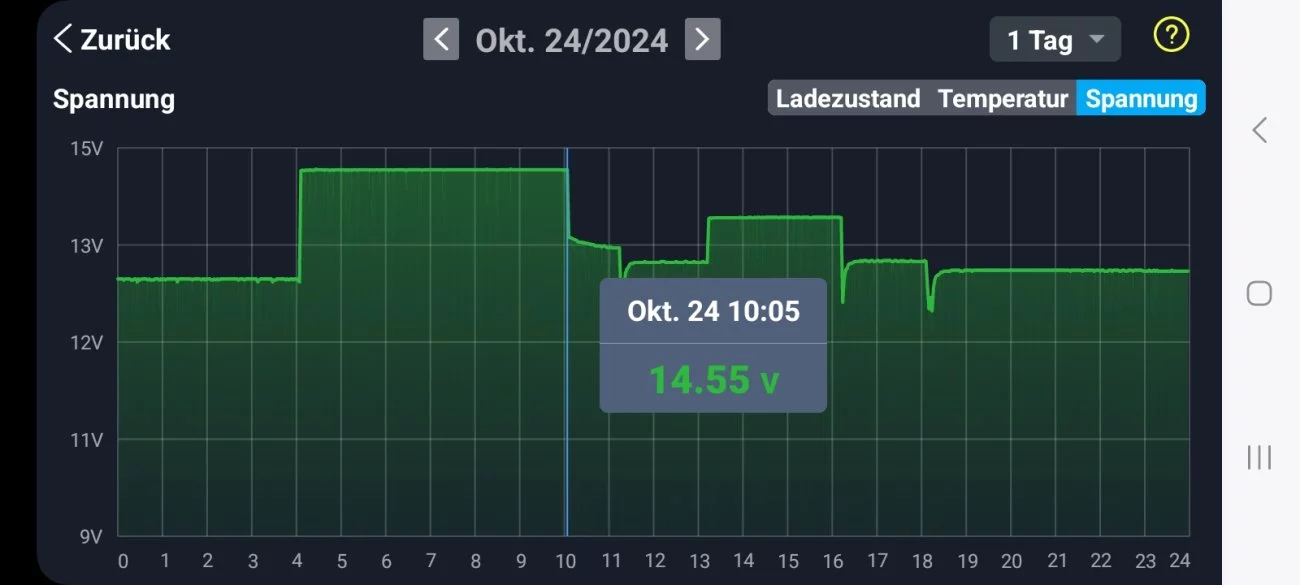

Oder das nächtliche Nachladen:

Bei der Analyse der Kurven bin ich gerne behilflich.



[Rudibee]

Klingt interessant, ich setze mich mal auf die Liste.



[Spring-zula*161123]

Hallo Rainer,
Klingt interessant, ich setze mich mal auf die Liste...
LG aus dem sonnigen Schwarzwald



[Rainer K.]

Ist auf dem Weg zu @Rudibee. Wenn er sich ausgespielt hat, geht's zu @Spring-zula*161123 . Bitte per PN abstimmen.

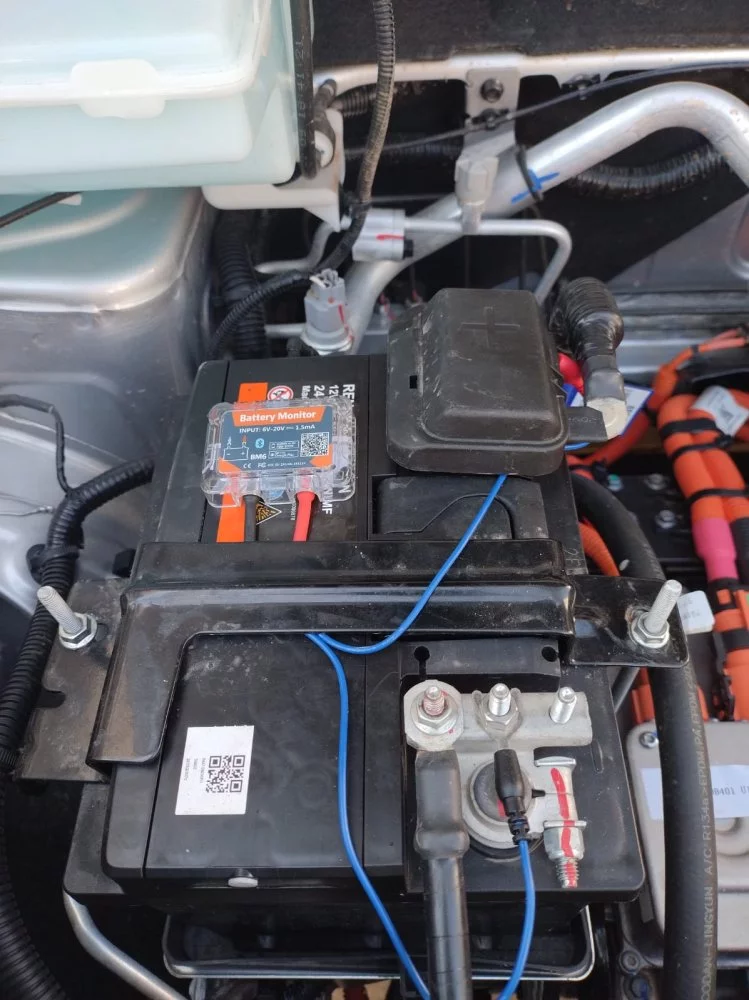

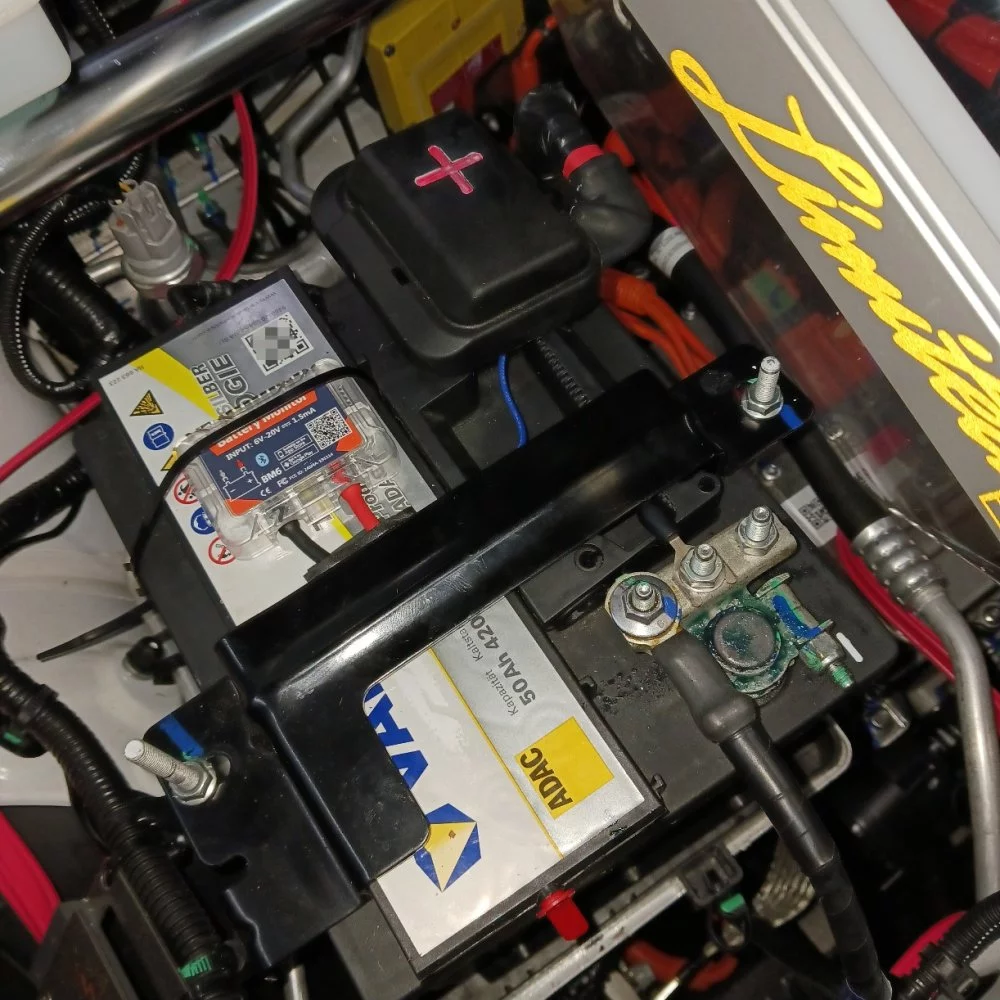

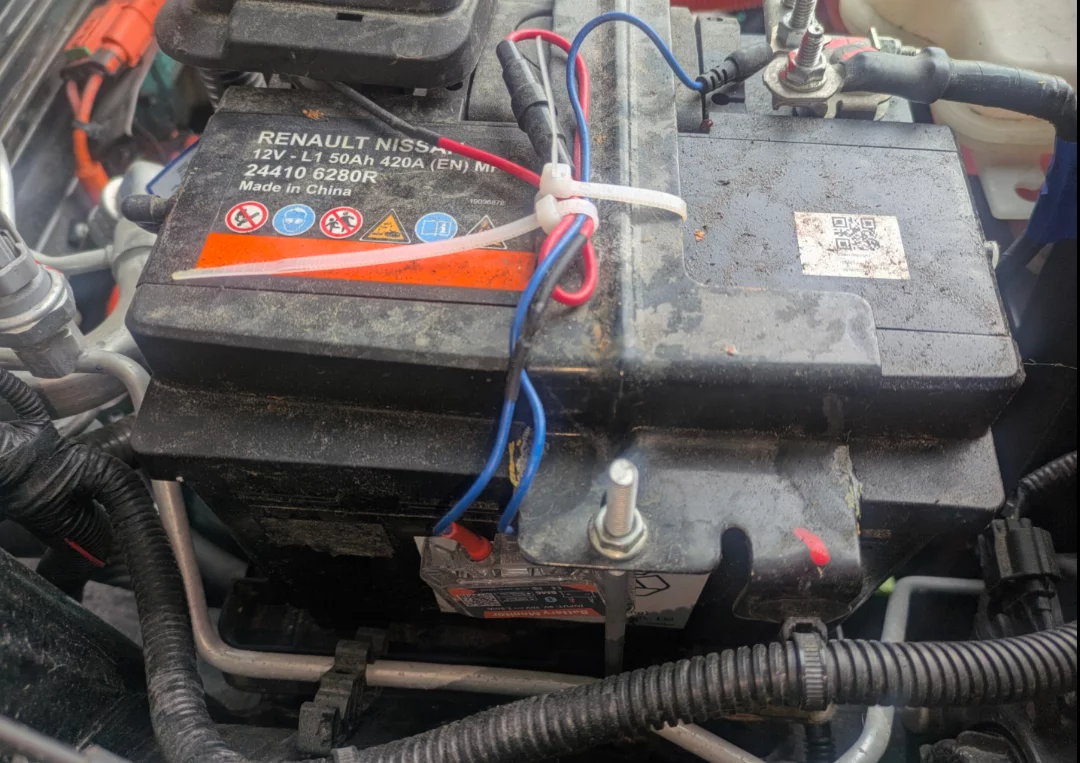

Zum Anschluss habe ich einfach die vorhandenen Gewindestangen am Plus- und Minuspol genutzt und das Gehäuse unter die Batteriebefestigung geklemmt:

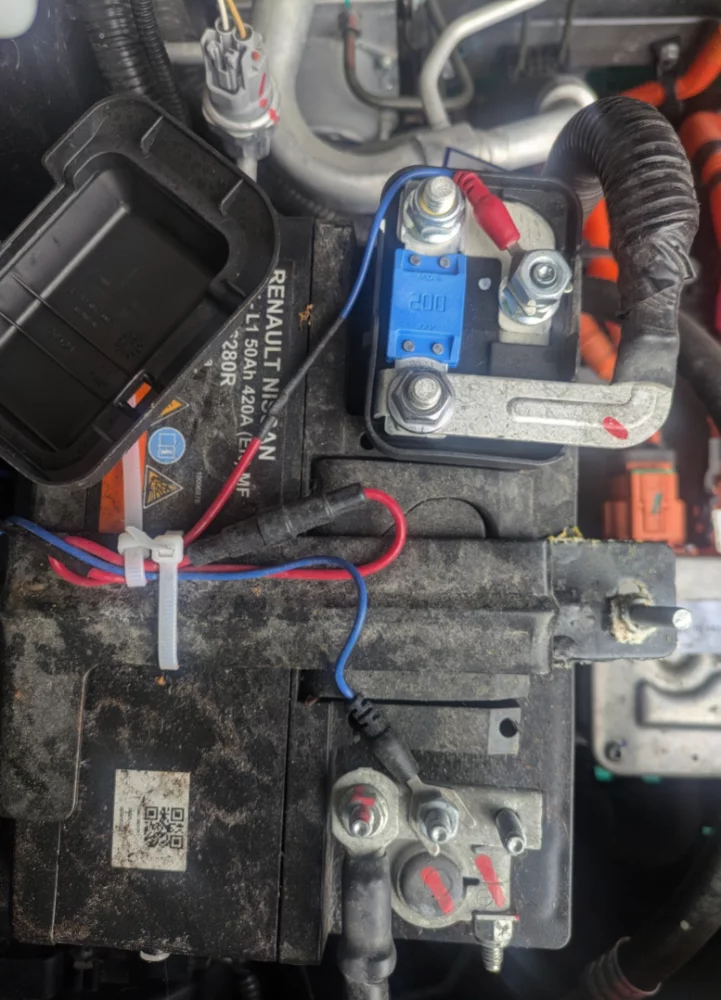

Sieht nicht gut aus meine Batterie. Irgendwie feucht aussen und feucht in der Kunststoffwanne...



[Spring-zula*161123]

Hallo Rainer, das finde ich wirklich nett von Dir

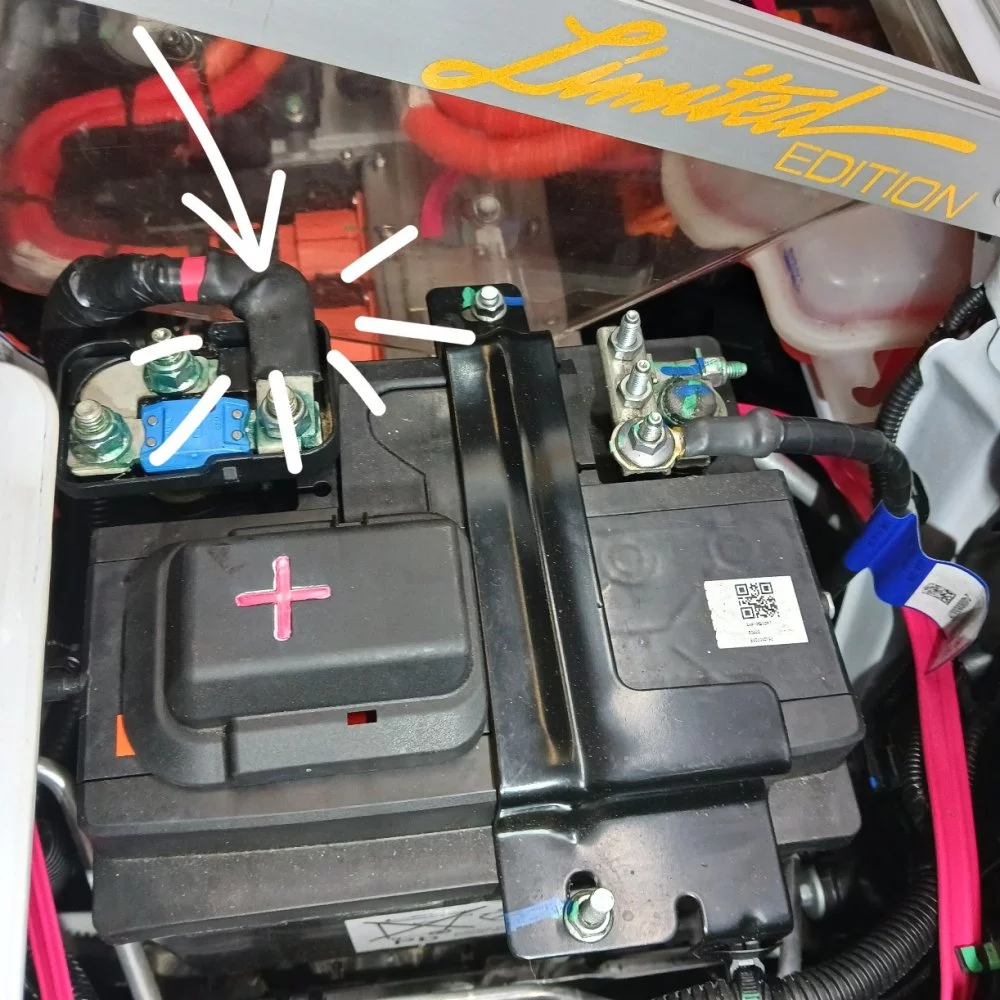

Deine Ansicht der verbauten 12V 50Ah Batterie zeigt auf, wie sich manchmal auch ...Kriechströme zur Minimalentladung den Weg Bahnen...durch eindringende Feuchtigkeit und leitender Schmutz , ganz natürlich...wegen eingesparten Motorhaubendichtlippe und unterer, fehlender Motorschutzabdeckung...DIY möglich
Lg



[Rudibee]

Kam heute an, wurde gleich montiert und sammelt schon fleißig Daten. Jetzt beobachten wir mal, was da alles zusammenkommt.
